Трансформаторный блок питания для усилителя IC-PW1 (12.06.2024)

Идея изготовления трансформаторного 50 вольтового питателя для моего ICOM возникла давно в 2000-х сразу после его приобретения. Помехи от мощного импульсного источника я не замечал, впрочем, особо и не старался, дабы не разочароваться. Но пылился под столом хороший транс, который раньше планировался для сварочного аппарата. Вот и чесались руки. Только все не доходили. Так и провалялся два десятка лет.

Но внезапно импульсный источник сам напомнил о себе, не дав нормально поработать в каком-то контесте, чем и решил свою судьбу.



Решение было принято моментально и бесповоротно. И чтобы не грызли сомнения, импульсник в тот же день был разобран на запчасти.


#

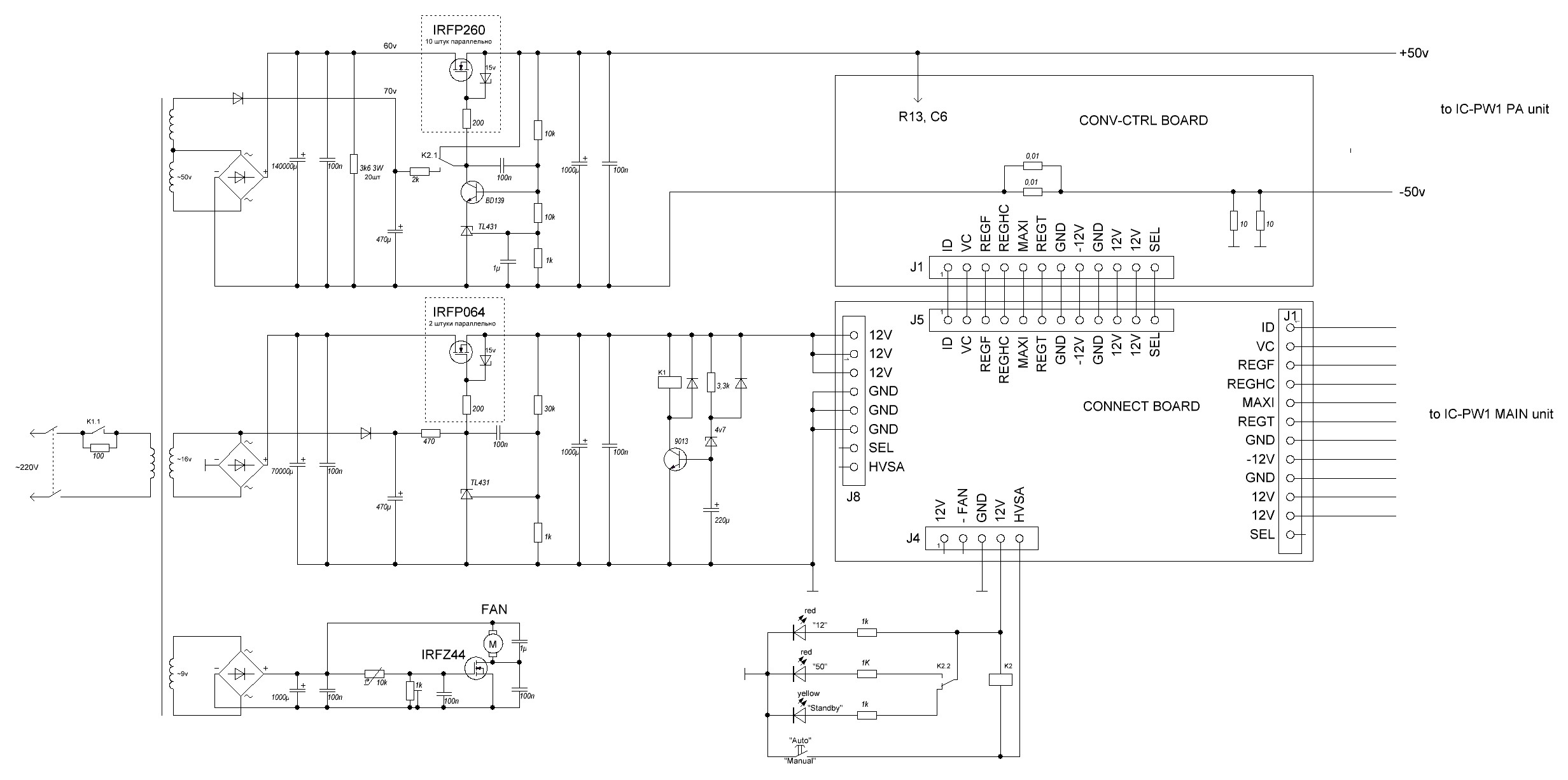

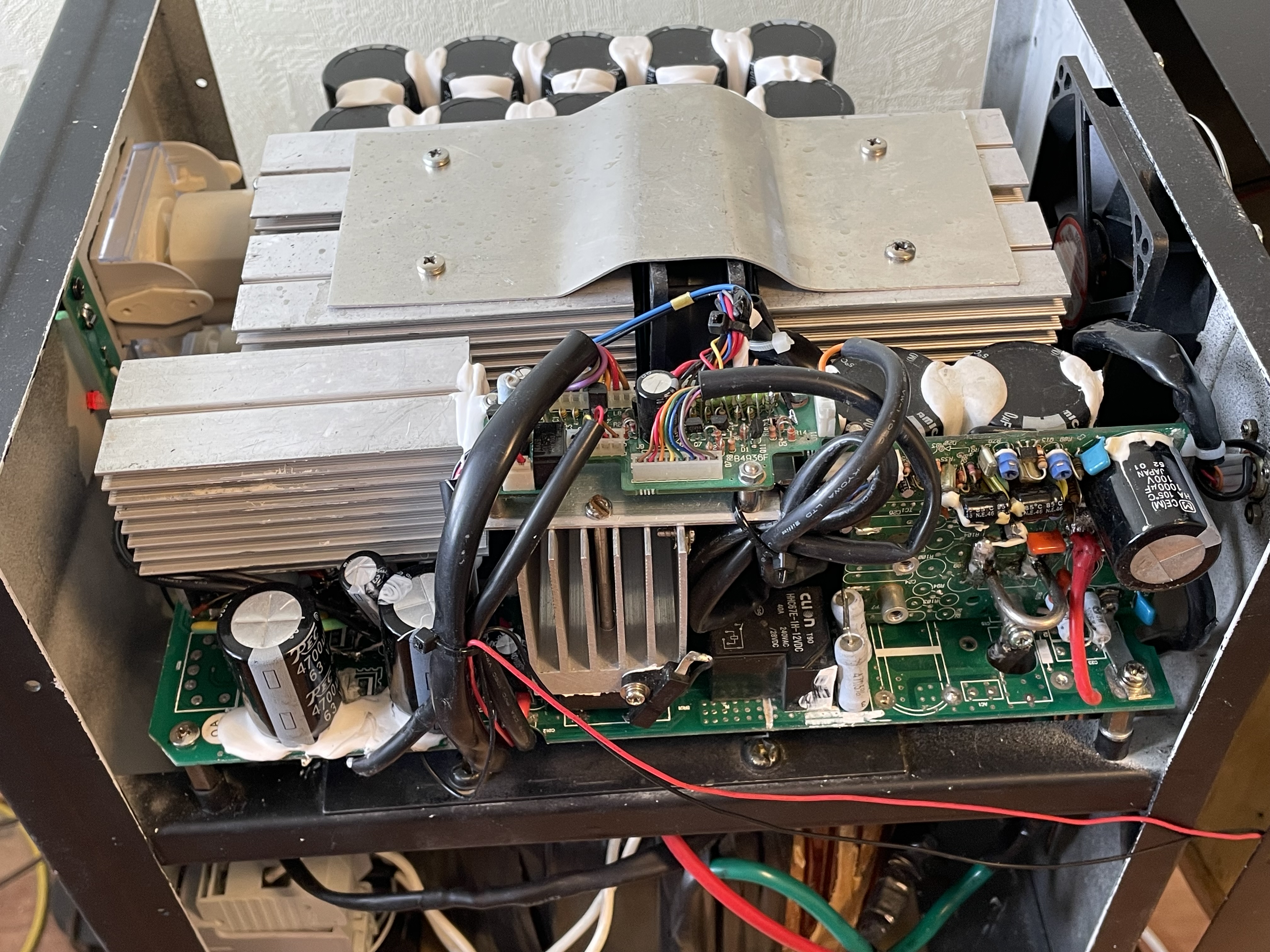

Схема стабилизированного источника 50 вольт и 50 ампер для питания PA unit в голове уже прорисовалась. Ничего нового. Скорректировались только токи и напряжения. Это давно полюбившиеся линейные стабилизаторы на мощных импульсных полевиках, управляемых микросхемой TL431. Поскольку максимальное напряжение этой микросхемы 35 вольт, применим дополнительный транзистор, как у И. Нечаева в журнале Радио №8, 2004. Транзисторы включаются в рабочий режим подачей напряжения на затворы через микро-реле, управляемое с платы MAIN unit усилителя. Такой же стабилизатор на 13 вольт и 10 ампер для остальной схемы усилителя будет питаться от дополнительной обмотки. Таким образом избавляемся от всего импульсного. Блок питания собран в отдельном корпусе от промышленного стабилизатора переменного напряжения. Вся схема, за исключением конденсаторов фильтра собрана навесным монтажом на плате от сварочного аппарата, где уже имеются подходящие радиаторы для транзисторов и вентиляторы обдува, а также на отдельном радиаторе уже в наличии выпрямительные мосты. От штатного импульсного источника потребовалось только две маленькие платы CONNECT board для разводки питания и автоматики и CONV CTRL board с операционным усилителем датчика тока. Эти платы прикручены на свободные места в блоке питания. Соединяются корпуса блока питания и усилителя 10 проводным кабелем с разъемами. Силовые провода 50 вольтового питания подключаются посредством клеммных колодок.

#

По линии 50 вольт источник устойчиво отдает усилителю до 38А.
По линии 12 вольт усилитель может потреблять до 7 А, поэтому так же необходим обдув радиатора.

#

Размеры корпуса блока питания 340 х 290 х 370.

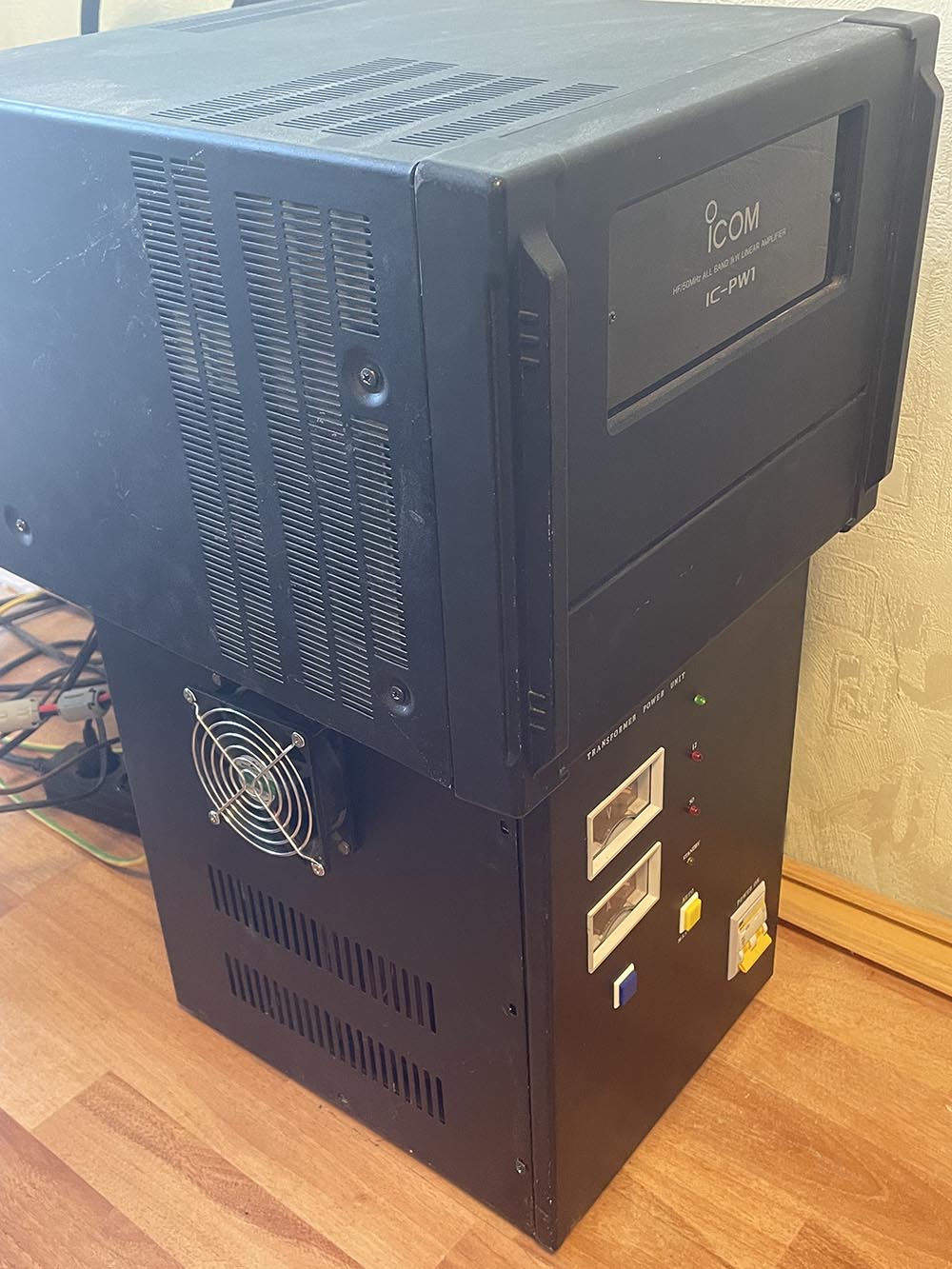

Немного меньше самого усилителя, но это не помешало использовать его в качестве подставки.
Вес блока питания внушительный - 35 кГ (две третьих весит примененный трансформатор). Зато сам усилитель облегчился на 10 кг.
