Пассивный ККМ вместо активного (21.04.2014)

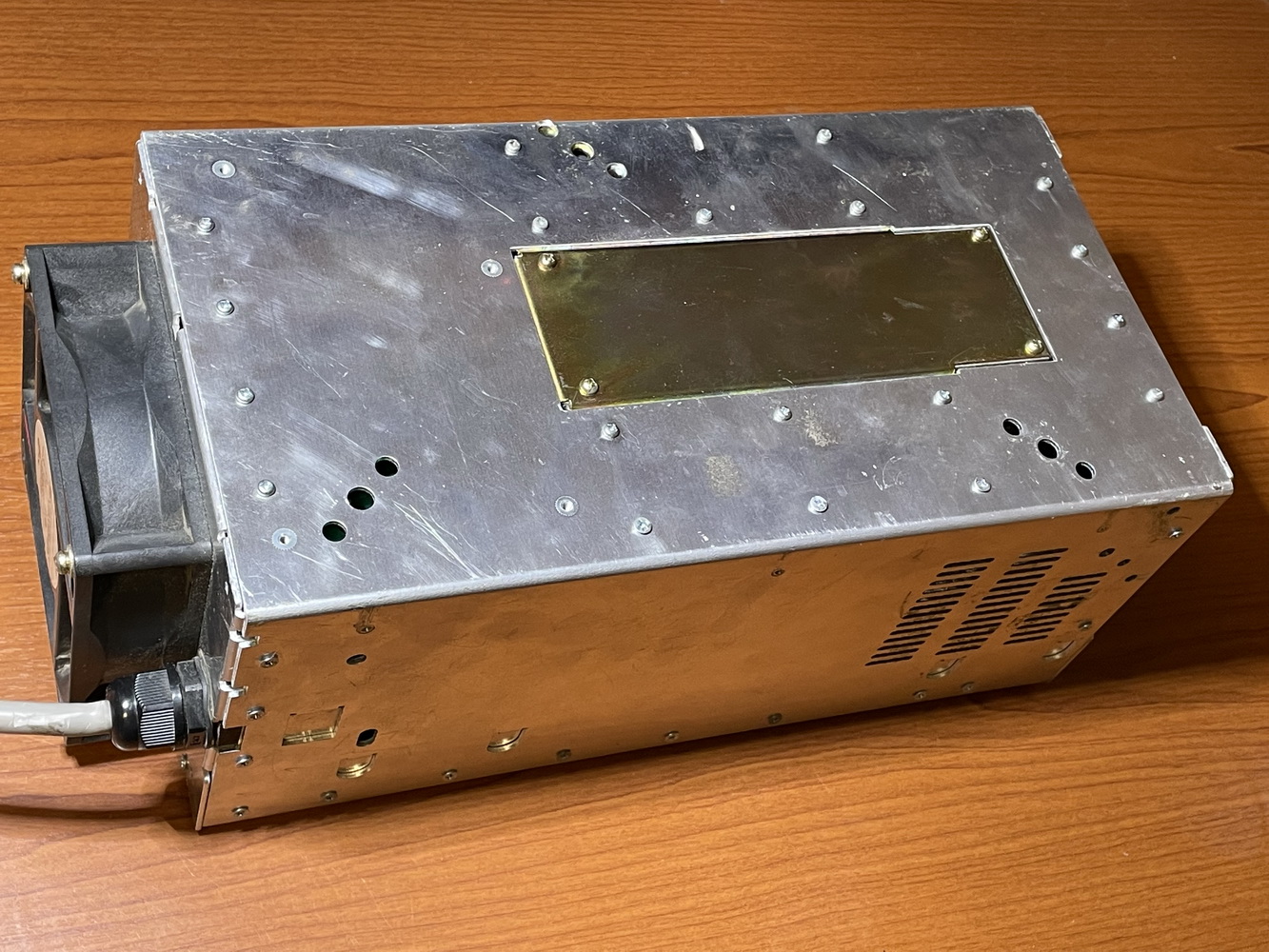

Cгорел активный корректор коэффициента мощности в блоке питания PX-1981 моего усилителя IC-PW1. При вскрытии пациента выявилось, что быстро восстановить не получится. Микросхема ШИМ контроллера TK83854 оказалась редкой штучкой.
Накануне очередного контеста требовалось быстрое решение по оживлению усилителя.

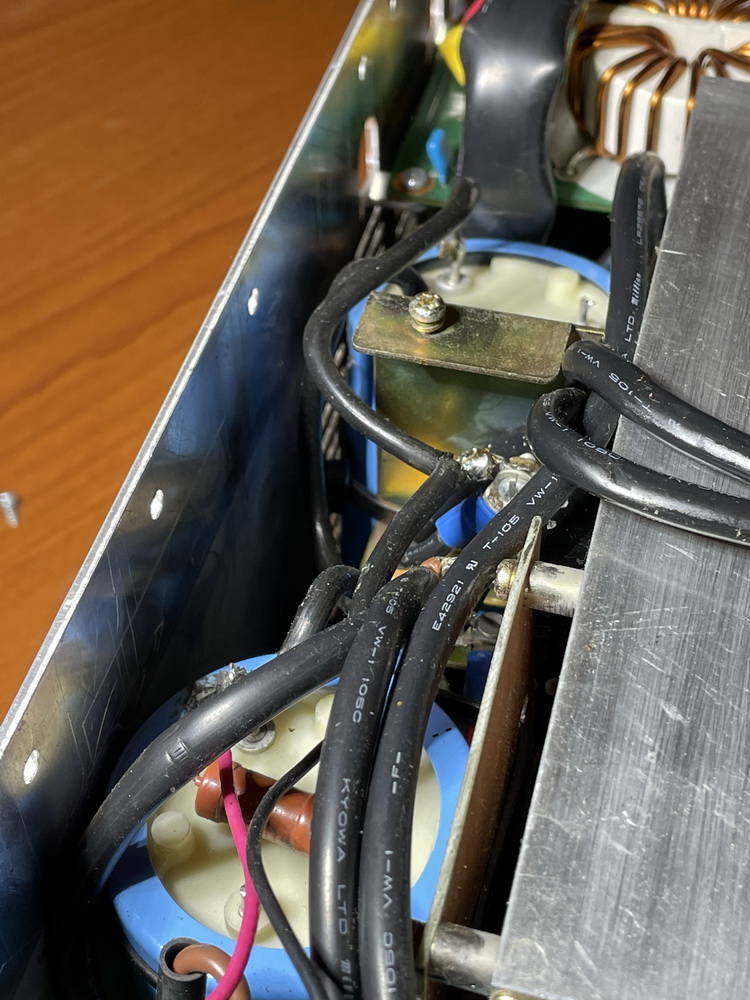

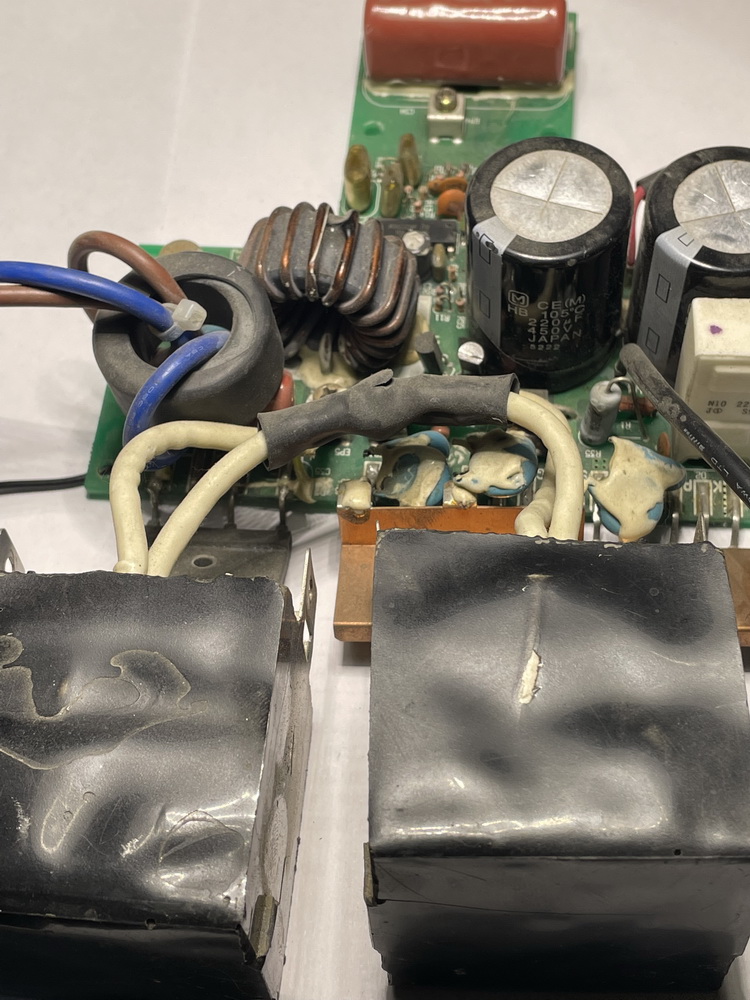

На схему инвертора блока питания усилителя с ККМ подавалось +380 вольт. Всего то нужно выпрямить 270 вольт переменки. Родной модуль ККМ был изъят и в освободившийся отсек помещены выпрямительный мост и два электролитических конденсатора 2500 мкФ х 450в Cornell Dubilier (были в наличии от какого то штатовского ИБП-шника), плюс 3 штуки свои 220 мкФ х 450в. Общая емкость фильтра 5660 мкФ вполне себе.
В качестве повышателя напряжения был приобретен в магазине «Промэлектроника» лабораторный автотрансформатор на 5 кВт.
Этот автотрансформатор выполняет две функции. Трансформирует напряжение с 220в до 270в, а его вольт добавочная часть обмотки является прекрасным дросселем, который необходим для работы схемы пассивного корректора коэффициента мощности.

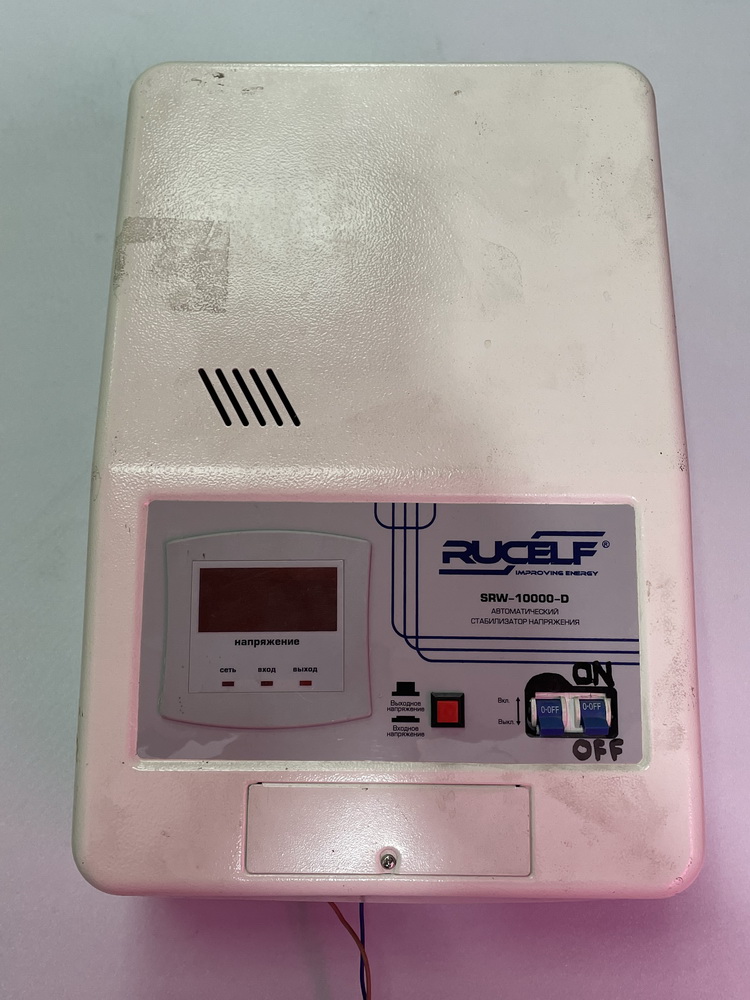

Позже, ЛАТР понадобился в другом месте и был заменен автотрансформатором с отводами от стабилизатора напряжения.

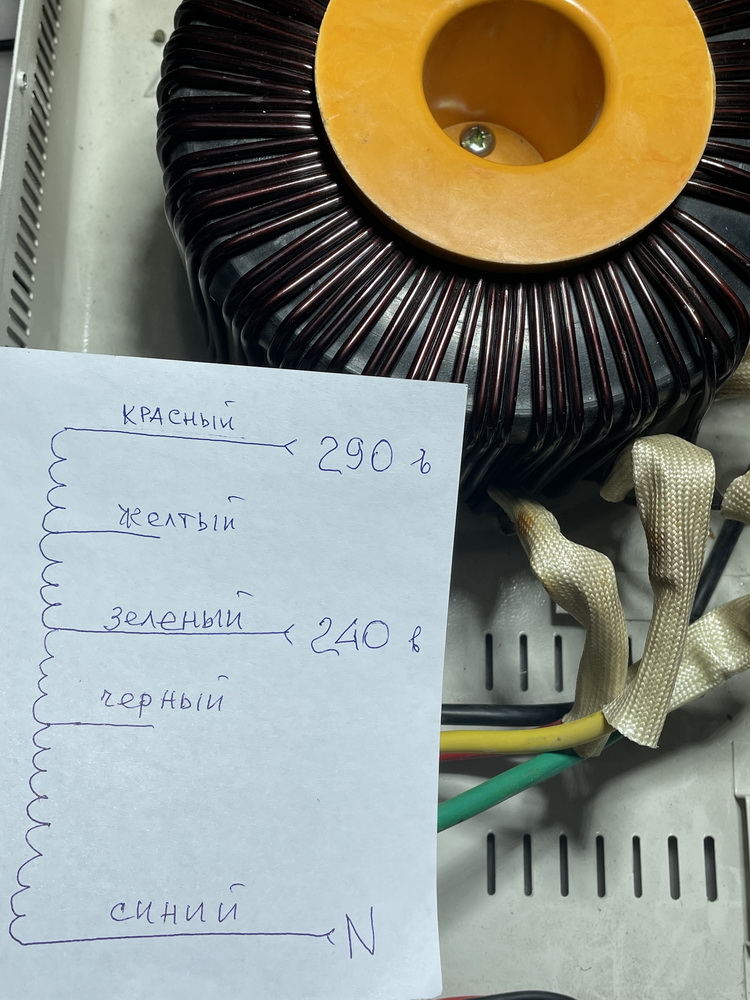

В розетке у меня 240в, на выходе автотрансформатора 290в. В результате инвертор IC-PW1 питается от мощного «аналогового» источника +400 вольт и чувствует себя прекрасно.
У такого пассивного ККМ есть явные плюсы:
Не излучает помех.
Дополнительный мощный источник импульсных помех, спектр которых лежит в широкой полосе вплоть до нескольких мегагерц даже при такой хорошей фильтрации и экранировке, как в ICOM, всегда лучше исключить.
Простота, а следовательно, и надежность.
По опыту ремонта мощных импульсных источников, добрая половина неисправностей связана с активными ККМ или PFC (чаще не выдерживают силовые мосфеты с силовыми диодами, реже сгорают ШИМ контроллеры с обвеской).
Имеет сравнительно низкую себестоимость.
Пассивные ККМ не производятся в основном из-за больших массогабаритных параметров индуктивностей и конденсаторов для частоты сети 50 Гц.
Может подключаться между сетью и готовым источником питания.
Можно было выпрямитель с фильтром так же разместить в корпусе с автотрансформатором, где можно легко настраивать коэффициент мощности параметрами индуктивности и емкости, не лазая по усилителю.
