Акустическая система SKEDIA (17.10.2022)
Выдающиеся широкополосные динамики 3ГД-32, производимые когда-то Рижским ПО «Радиотехника», заслуженно многими считаются лучшими в своем классе, и я давно хотел их куда-нибудь прикрутить. Наконец, мои любимые динамики нашли новое щитовое акустическое оформление в двухполосных напольных колонках.

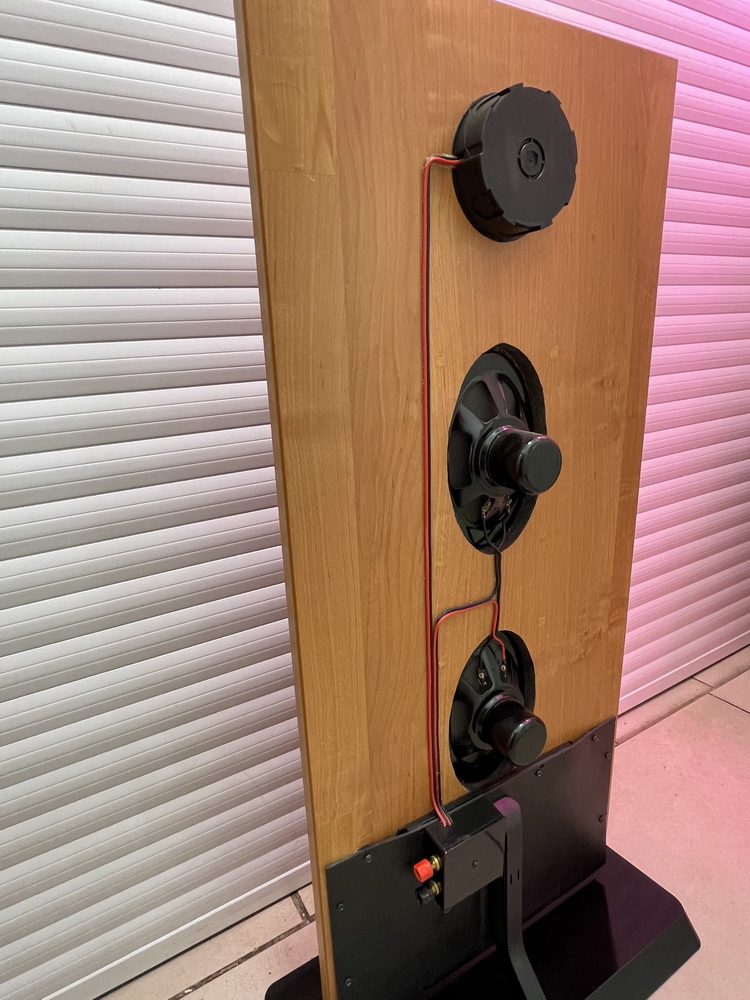

Недолго думая, по принципу из того, что было, щиты были отпилены от дверок шкафа с отделкой под ясень. Ширина 40 см. Высота 90 см. Подставки от телевизоров Philips. Забегая вперед, сразу скажу, что все срослось и уже радует слух, пока я пишу.
В былые времена Скедия – это парусная лодка, с которой вполне можно ассоциировать эту доску на подставке😊
Сопротивление колонок 16 Ом. Слушать их буду от лампового усилителя с бес трансформаторным выходом (да и входом тоже). Усилитель я опишу в следующей статье, он пока в планах.
Для выбора более пристойных головок из двух десятков послушал их уже в готовом щите микрофоном Behringer ECM8000 с внешней звуковухой Behringer U-PHORIA UMC202HD. Частота разделения фильтров СЧ, ВЧ была выбрана 8 кГц. Можно было и больше, заметный спад у шириков начинался после 10 кГц, но пусть и пищалки потрудятся. Что касается нижней частоты, то двери от шкафа просились явно пошире. Но, как говорил Лев Иванович Гуров, за неимением гербовой, пишем на простой.
Так или иначе, низ выбран 200 Гц. А дальше будет трудиться сабвуфер. Для создания схем фильтров был применен компьютерный моделировщик Multisim. Получились два фильтра 4-го порядка. Если буду делать еще комплект (благо есть вторые половинки от дверей), то вполне хватит по одной катушечки с конденсатором.

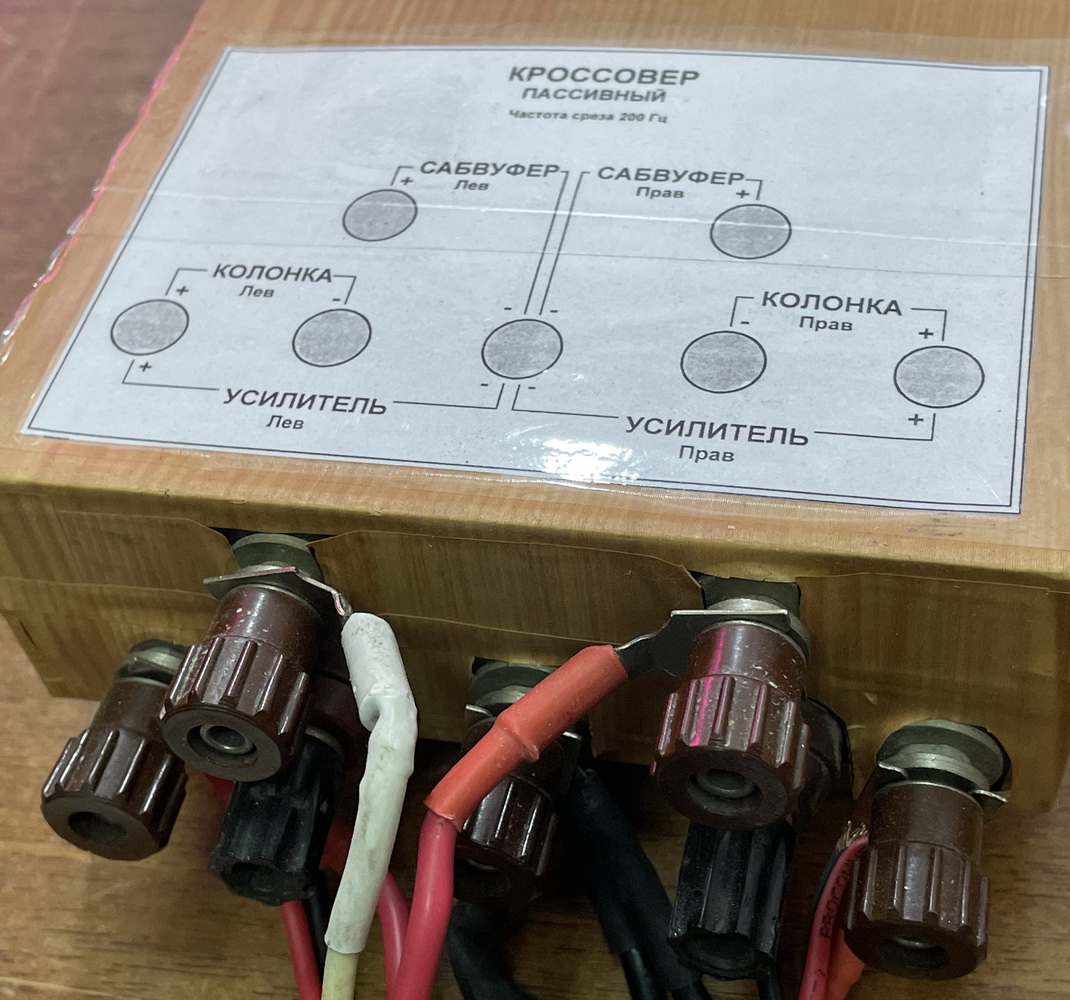

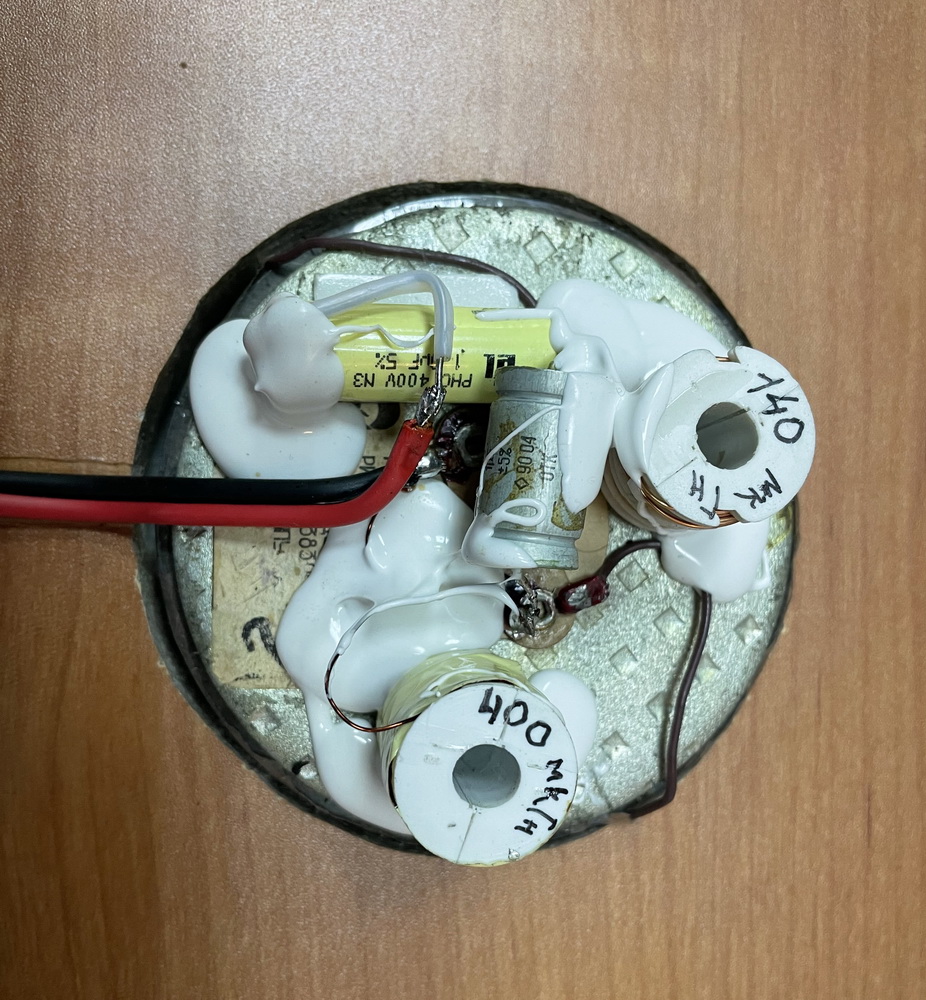

ФНЧ размещен во входной коробочке. ФВЧ распаян на тыльной части ВЧ динамика и закрыт декоративной крышкой. С частотной коррекцией, возможно, позанимаюсь позже.
Пару слов о сабвуфере.

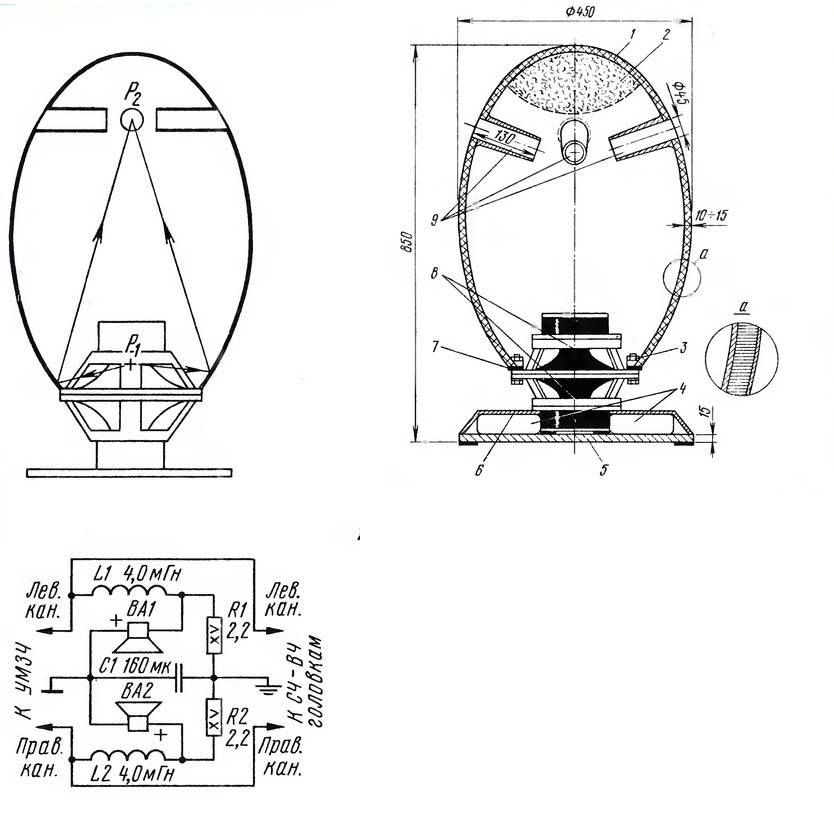

Давно уже поет у меня сферический со сдвоенными головками, изготовленный полностью по статье из журнала Радио № 4, 1991 г.
Но за несколько лет эксплуатации поролоновые подвесы динамиков 75ГДН-31-8 износились. И сейчас сабвуфер получил новые 8-омные головки с резиновым подвесом и кевларовым диффузором Alphard DW120K-2. Также изменены номиналы деталей кроссовера. Сопротивления по 3 Ом, катушки 6,5 мГн и емкость 100 мкФ.

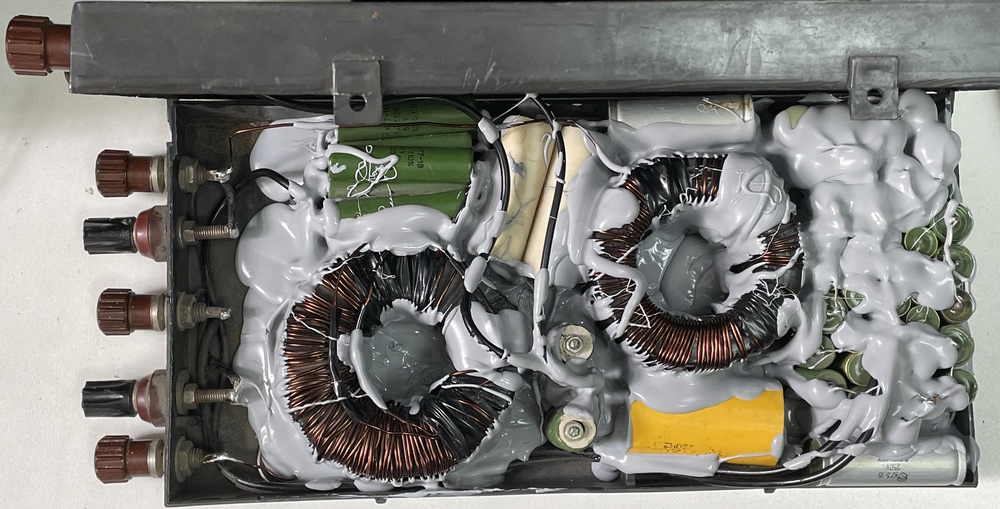

100 мкФ набраны из пленочных конденсаторов. Катушки 6,5 мГн намотаны миллиметровым проводом на тороидальных сердечниках от сетевых трансформаторов. Перед намоткой сердечники были распилены болгаркой.
Здесь на фото жесть конечно, но поет душевно.

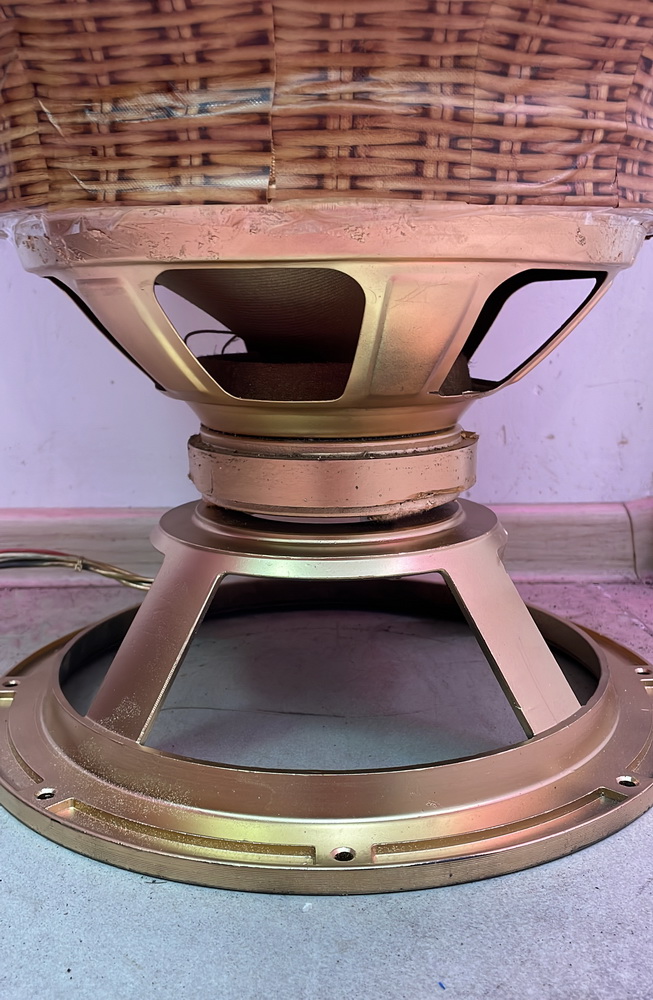

Кстати, каркас от 75ГДН пригодился в качестве подставки и был приварен к Alphardу.

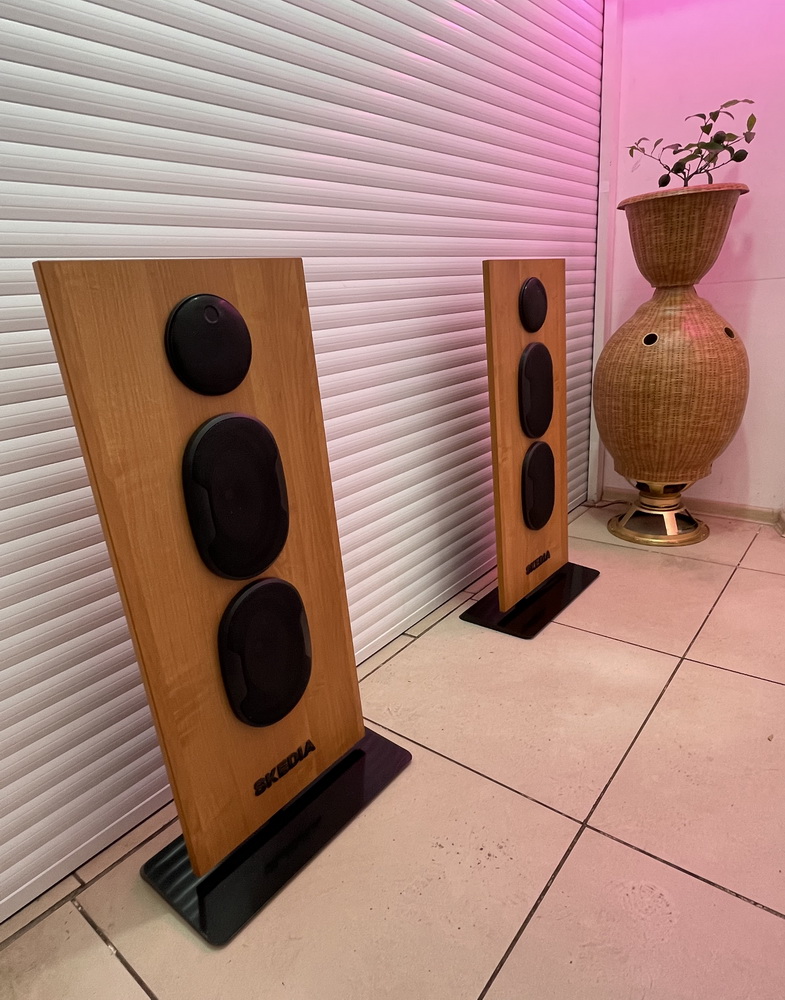

Сейчас система стоит на работе в сервисном центре «Скед» в Ботаническом микрорайоне Екатеринбурга. Местные ботаники на голове сабвуфера посадили мандарины.
