Регулировка тока покоя в КВ усилителе мощности ICOM IC-PW1 (10.08.2010)

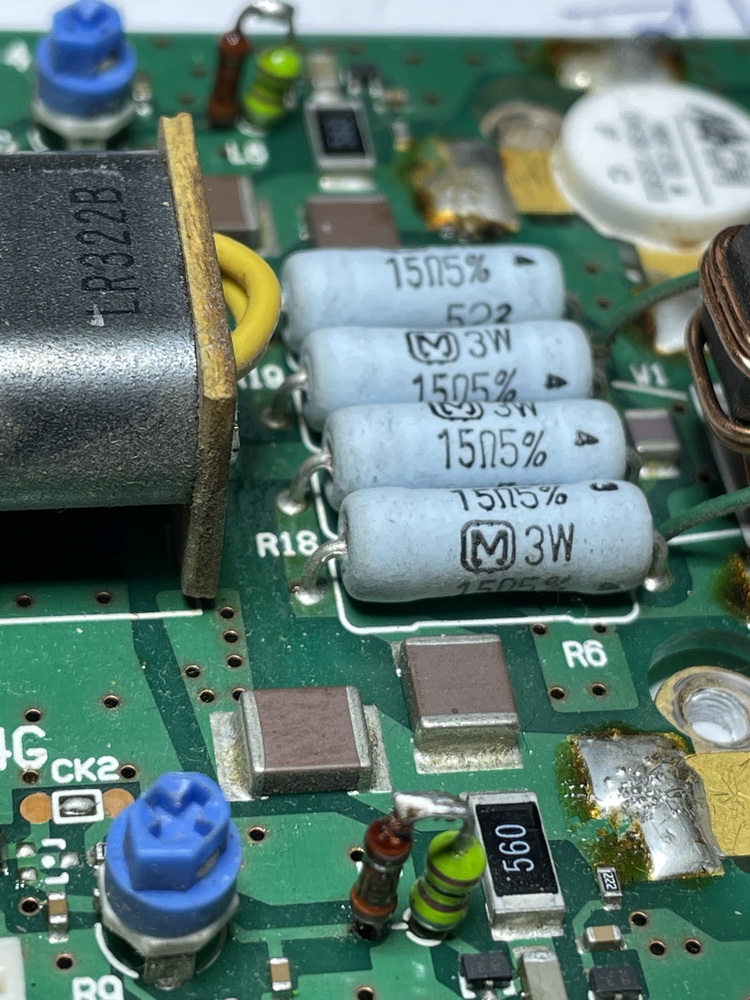

На фото плата двухтактного усилителя мощности от ICOM IC-PW1. Мощности четырех таких плат суммируются в 1 кВт на выходе. Мощные ВЧ транзисторы по тем или иным причинам иногда отдают богу душу. После замены транзисторов необходимо выровнять их токи покоя. Делается это для минимизации нелинейных искажений выходного сигнала. Для данного усилителя в сервисной инструкции японцы, как обычно, сделали ошибку. Они предлагают в одном плече установить 100 мА, а в другом 200 мА. Это неправильно. Важна не только величина тока, но и равенство токов покоя обоих плеч. Можно оставить по 100 мА на транзистор. Более продвинутые инженеры при вращении потенциометров смотрят даже не столько на величину тока, сколько на минимум гармоник в спектре выходного сигнала.
Я для улучшения линейности поставил 300 мА на каждый транзистор, когда мой экземпляр усилителя не стал исключением и в какой-то момент пришлось менять два транзистора на одной плате. Пробовал ставить аналоги других производителей SD2931 и BLF177. Разницы не заметил. Но речь не об этом. Что побудило меня написать эту статью? Когда работа не задокументирована, чувствую какую-то незаконченность. Так вот, казалось бы, мелочь, но неприятно, когда регулировка таких важных параметров происходит так грубо. Шлиц отвертки едва дотрагивается до потенциометра, а ток скачет как угорелый. Это нехорошо.
И еще. Если случайно повернуть далеко по часовой стрелке, то транзистор почти наверняка придется опять менять. Напряжение на затворе ничем не ограничено и увеличивается с 1в до почти 8в (линейный стабилизатор напряжения смещения с 8-ми вольтового я заменил на 5 вольтовый).

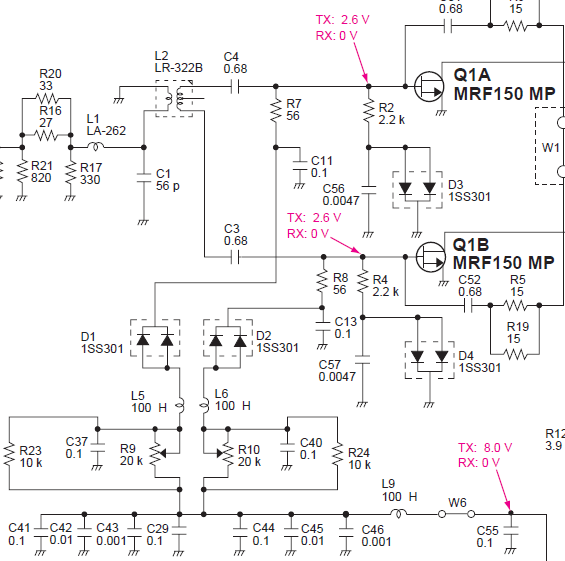

Для устранения этой грубости и ограничения верхнего порога тока покоя можно поставить на каждой из 4-х плат по два резистора в несколько килоом последовательно с дросселями L5 и L6, как на фото.
Верхний порог напряжения на затворе ограничится, а регулировки станут гораздо точнее. Хотя я пошел дальше и заменил все подстроечники на 3,3 кОм.
