AD-335-V2 (1.02.2012)

#

В небо взметнулась еще одна возмутительница ионосферы, как называет ее производитель Игорь Авдеев UA2FZ из Калининграда. Cразу хочется заявить, что ни при сборке, ни при монтаже, ни при настройке ни разу не возникло желания усомниться в качестве. В общем то и настраивать то не пришлось. Все заработало само. Чувствуется профессиональный подход. Спасибо Игорю.

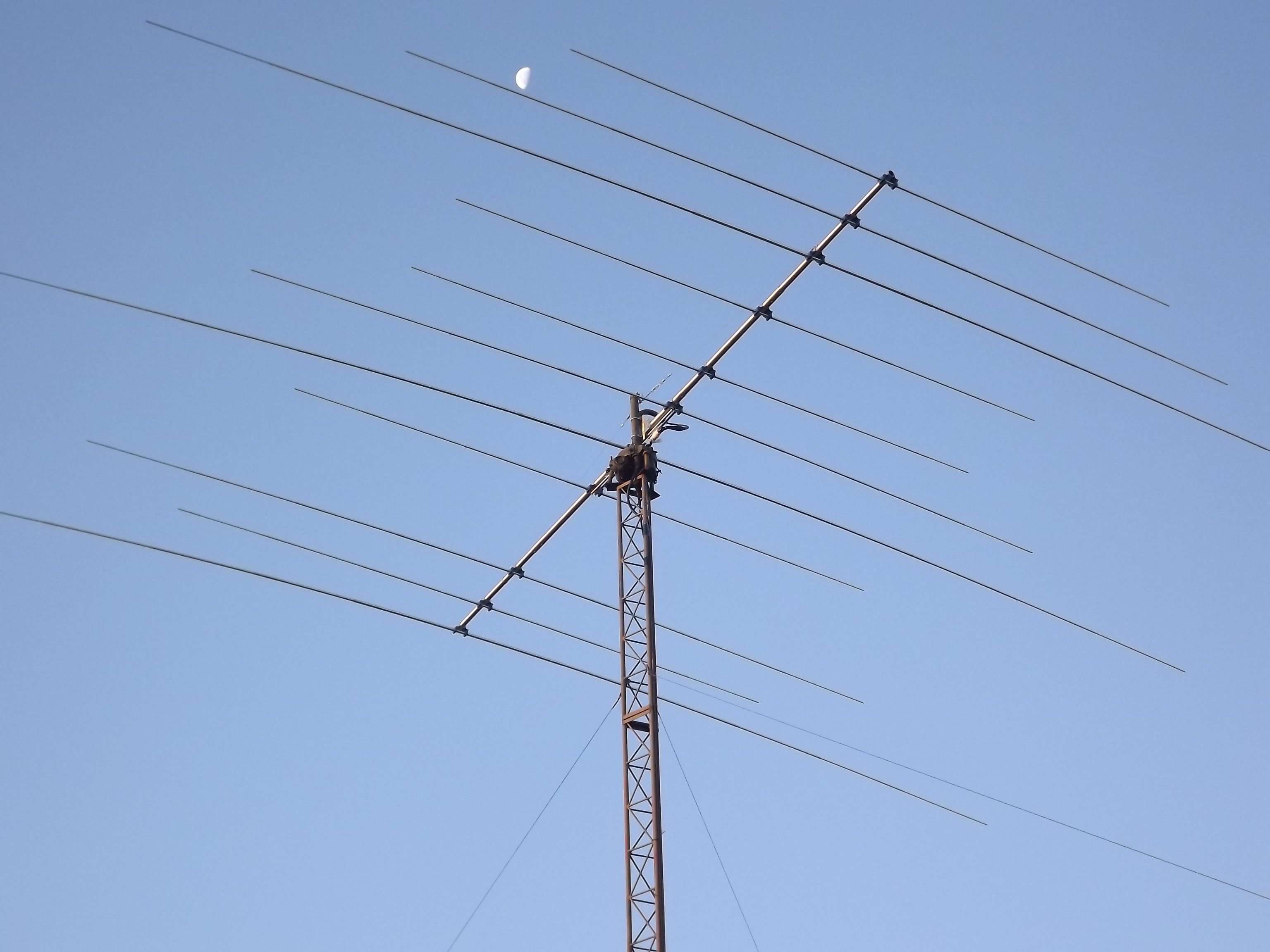

Антенна установлена на крыше 17-ти этажного здания. Высота мачты - 12 метров. Настроечные элементы задвинуты полностью на все отверстия (наиболее короткие), как и было отмечено маркером. Резонансы в районе телетайпных участков диапазонов.

#

AD335-V2 - обновленная версия популярной антенны AD335. Cущественные изменения произошли в расположении элементов и питании вибраторов. Питание всех трех разрезных вибраторов жесткой линией из труб. Траверса увеличена до 6.4 м (в предыдущей версии 5.8м). Улчучшились значения КСВ на 15м, а так же усиление на 15 и 10м. 3 элемента на 20 м, 3 элемента на 15 м и 5 элементов на 10 м. AD335 оптимизирована на наибольшее усиление вперед при оптимальном соотношении F/B. Имеет отличную, ярко выраженную диаграмму направленности. Тонкий профиль, компактный и эстетичный вид антенны не омрачат случайный взгляд соседей или управдома. Питание антенны - один 50-омный коаксиальный кабель.

#

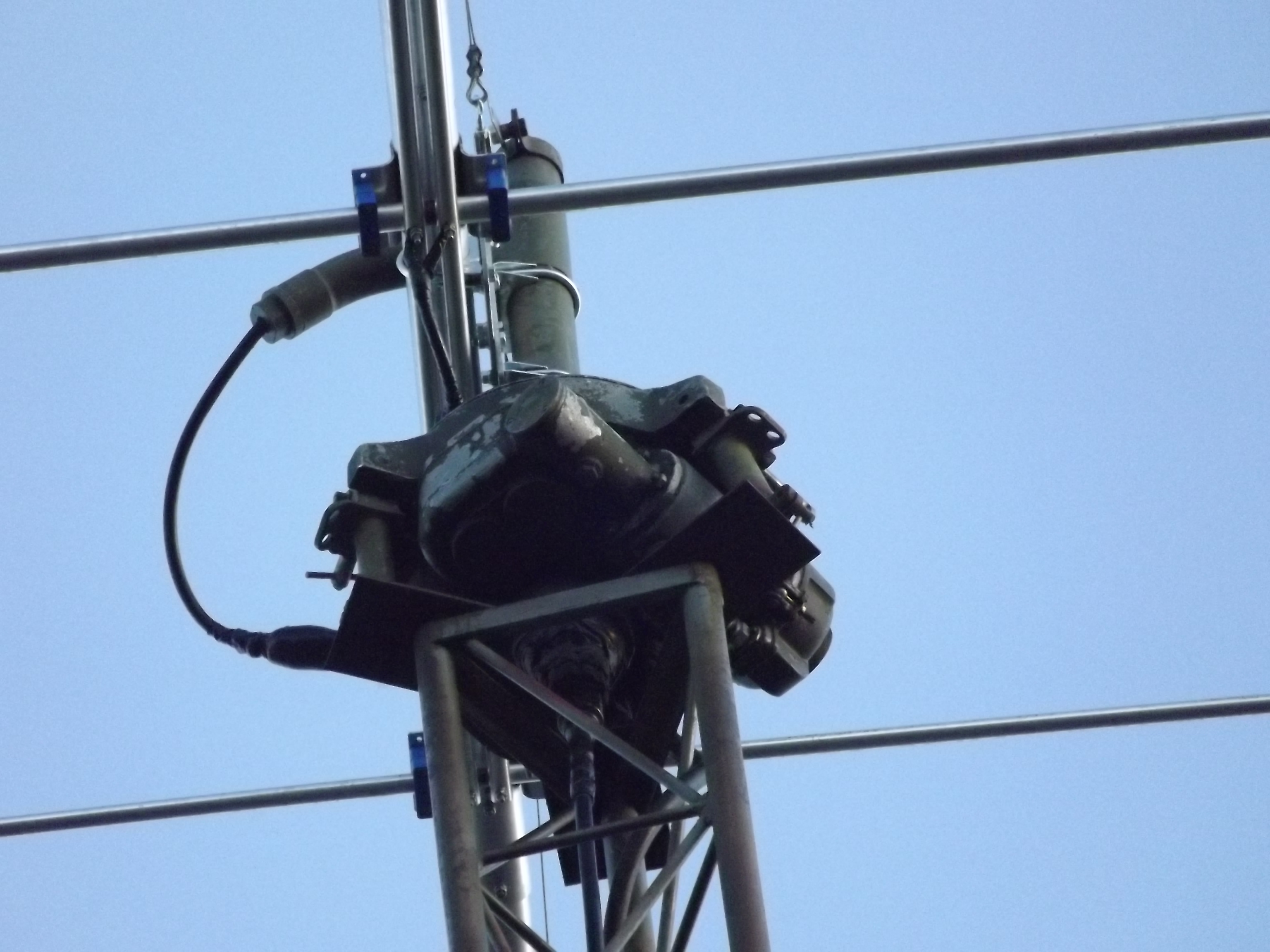

Для вращения используется надежное проверенное войсковое изделие - редуктор от антенны наземного радиолокационного запросчика НРЗ-12М из состава РЛС П-10, П-12, П-18.

#

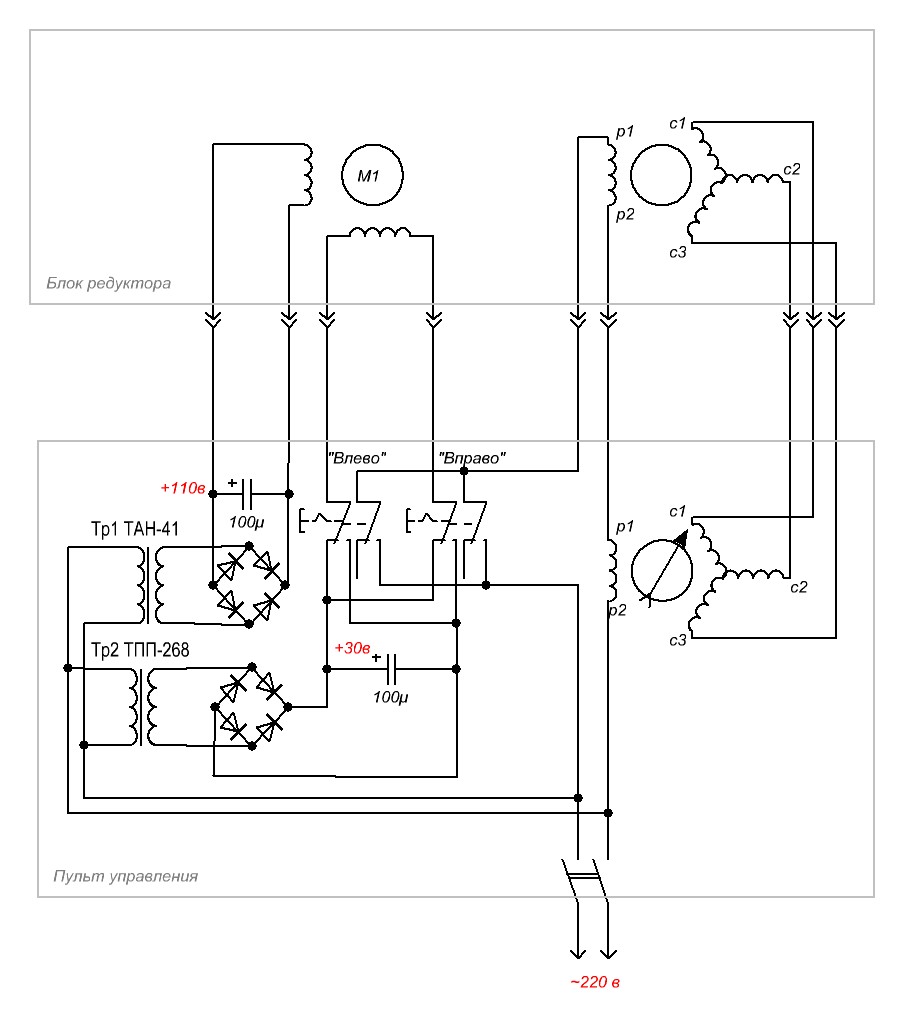

При изготовлении пульта управления рассматривались варианты схем с плавным пуском и остановом мотора, но была реализована упрощенная схема питания. Редуктор имеет пару сельсинов (грубого и точного отсчета), соединенных передаточными шестернями. Используется только сельсин грубого отсчета 1:1. Сельсины БД-404А - 2 шт. (~110 в, 50 Гц) удобно запитывать последовательно верхний (в редукторе) и нижний (на рабочем месте оператора) переменным напряжением ~220в. Электродвигатель постоянного тока СЛ-521М на обмотку возбуждения =110в, напряжение обмотки управления тоже постоянное, подбирается экспериментально, от него зависит скорость вращения. Примерно 20-30в.

#

На фото Виктор RU4SO проводит первые радиосвязи на новую антенну.

До встречи в эфире!
